Створення gerber з EAGLE

Зробити плату для DIY проекту можна вдома чи замовити на фабриці. Якщо є час та натхнення, то односторонню плату можна зробити вдома, якщо є ще більше часу та натхнення то можна зробити двосторонню плату вдома, а потім паяти перемички між шарами плати вручну. Але якщо ви бажаєте мати нормальну металізацію між шарами, дуже тонкі доріжки та інше – простіше замовити плату на фабриці. 5-10 плат розміром десь 10х10 см коштують $12-13 разом з доставкою в Україну. Деякі компанії можуть узяти в роботу файли з sprint layout чи EAGLE, але для універсальним є gerber формат.

Якщо ви створили проект у EAGLE, то експортувати плату у gerber формат дуже просто:

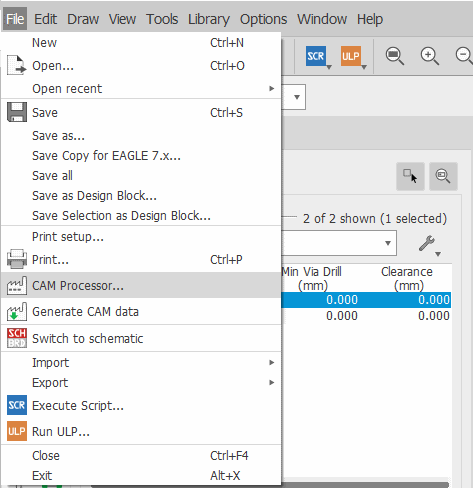

1.   Відкриваємо CAM Processor:

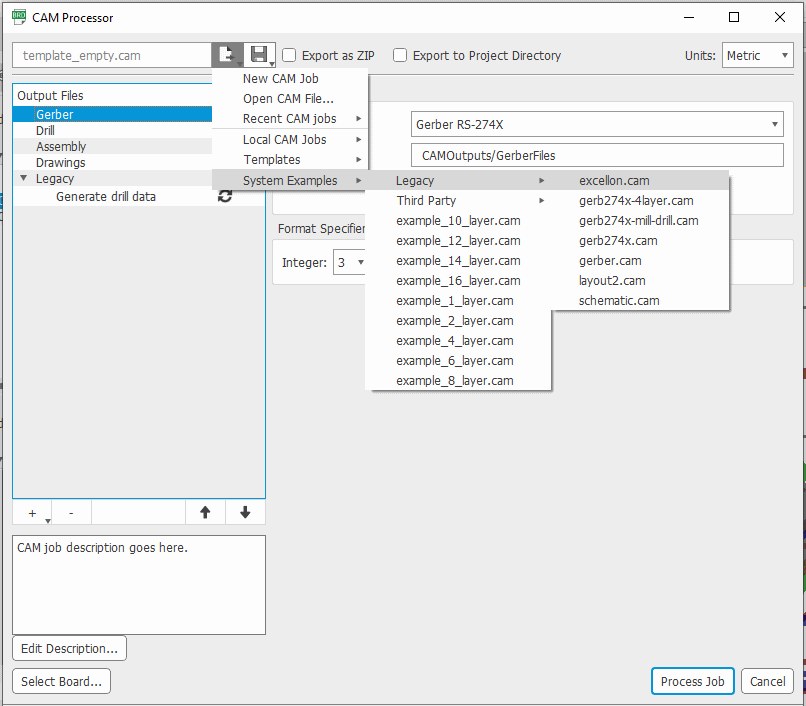

2. Обираємо excelon.cam  шаблон:

та нажимаємо “Process job”, обираємо якусь пусту теку для збереження файлів

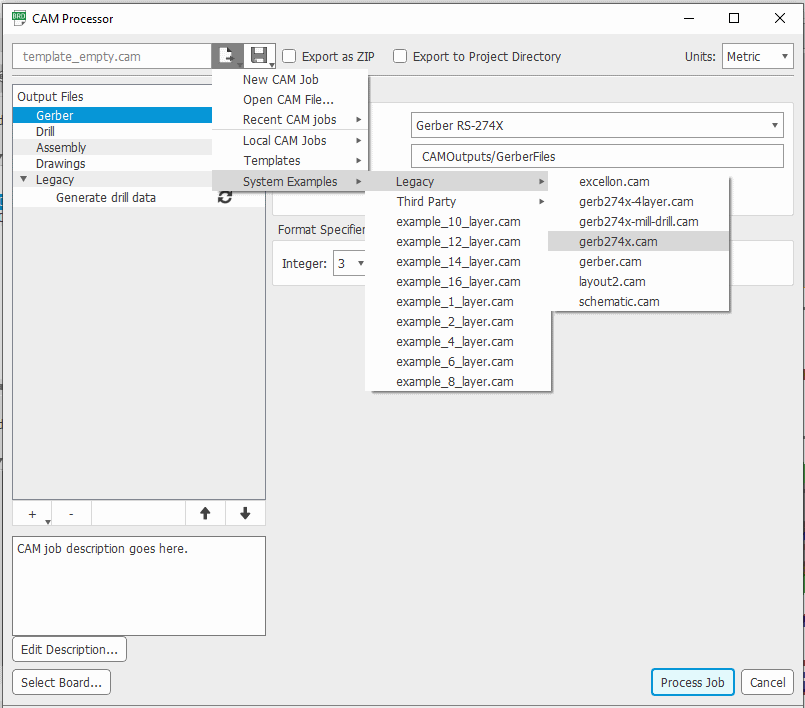

3. Обираємо gerb274x.cam шаблон

та нажимаємо “Process job”, обираємо для збереження файлів ту саму теку як у попередньому кроку.

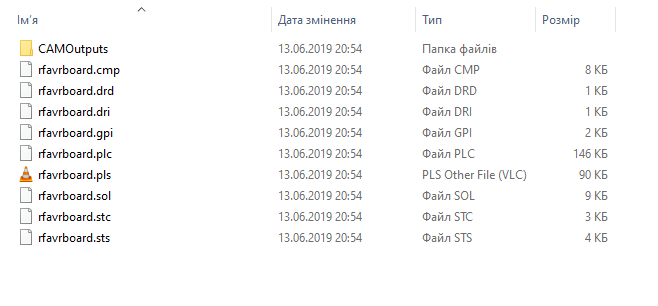

4. Переходимо до теки та видаляємо папку, треба залишити такі файли

Все готово, можна пакувати усі файли до zip архіву та робити замовлення.
